Okulare, der wechselbare Teil der Optik 3/3

Rechenbeispiel

Fernrohr: D = 200mm, f=1200mm, (f/6 oder N=6): unser kleiner Dobson auf der Plattform.
Okular: f_Ok = 40mm, ein 2Zoll WW-Okular mit langer Brennweite zum Aufsuchen der Objekte (Gesichtsfeld am Himmel ca 2°)
⇒ Vergrößerung V = 1200mm / 40mm = 30x
⇒ Austrittspupille AP = 200mm / 30x = 6.7mm (= 40mm / 6)

Vergrößerung in sinvollen Grenzen

Maximal

Höchste Vergrößerung: V_max ≈ 1.5 * D (in mm), hier also ca. 300x
Faustregel: minimale Okularbrennweite ≈ N * 2/3mm
In der Praxis wird die sinnvolle Vergrößerung oft durch das Wetter begrenzt: wie stark flimmert das Bild?

Minimal

Niedrigste Vergrößerung: V_min ≈ D (in mm) / 7, hier also ca. 30x ⇒ maximale Okularbrennweite = 40mm
Faustregel: maximale Okularbrennweite ≈ N * 7mm
Ggf. aber auch Weitwinkelokular mit dem gleichen wahren Gesichtsfeld und höherer Vergrößerung nutzen
Oder ein "Aufsuchokular" mit eigentlich zu großer AP, aber dem maximalen Feld am Himmel. Mein Auge nutzt halt dann nicht alles Licht was da rauskommt

Okularwahl

Okulare sind ein weites Feld, es gibt viele verschiedene Typen in allen Brennweiten und Preisklassen
Lichtstarke Optiken brauchen hochwertige Okulare
Mechanisch zur Adaption an das Fernrohr gibt es zwei Größen: 2 Zoll und 1.25 Zoll, also 50.8mm bzw. 31.8mm Steckdurchmesser
Neben technischen Aspekten sind auch persönliche Vorlieben wichtig, manche Menschen kommen mit manchen Okulartypen nicht gut zurecht, auch bei sehr teuren Konstruktionen

Mindestens drei Abstufungen sollten es schon sein:

Ein Okular für maximales Feld bei minimaler Vergrößerung (AP = 5mm bis 7mm)
Eines für hohe Vergrößerung für Planeten und Doppelsterne (AP = 0.7mm)
Eine weitere, eher kurze Brennweite (AP vielleicht 2mm) dazwischen

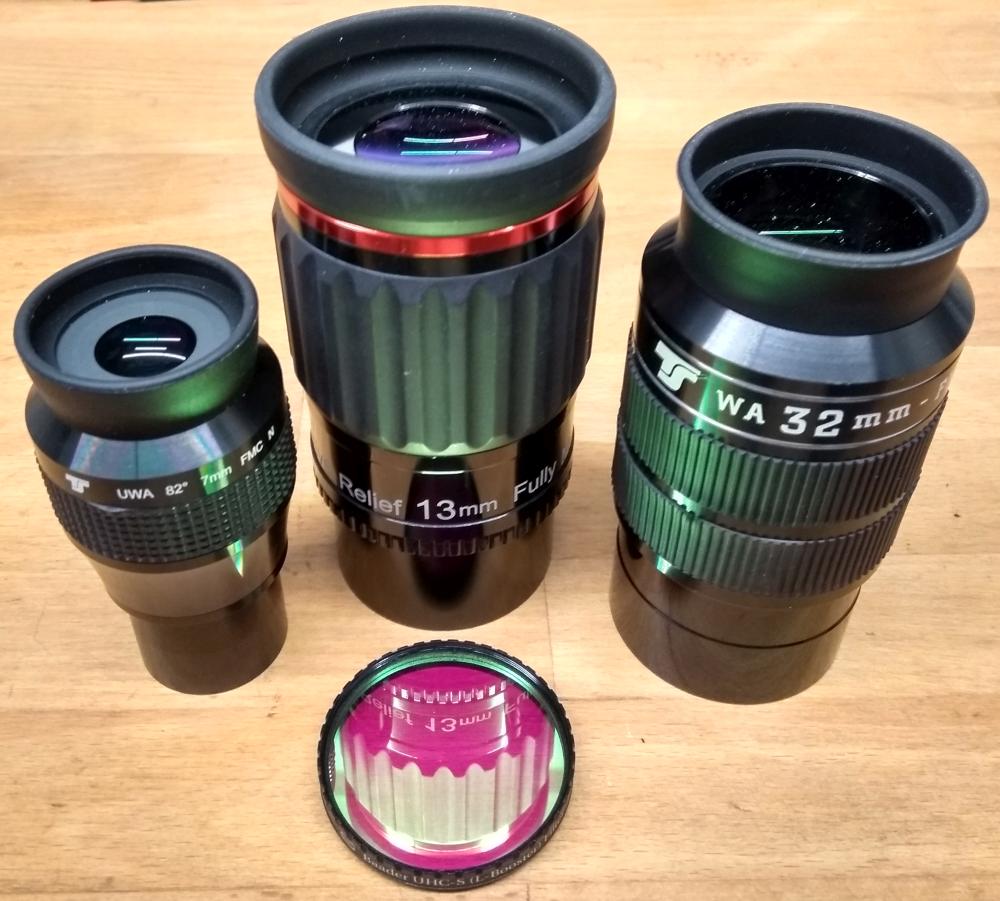

Die Okulare des 13 Zoll Dobson: Ein 32mm für maximales Feld, ein 7mm für hohe Vergrößerungen und ein 13mm dazwischen. Unten liegt noch ein UHC Nebelfilter für bessere Sichtbarkeit von Gasnebeln.
