Unterlagen zum 3. Kurstag

Martin Elsässer, Markus Bentz

Okulare, der wechselbare Teil der Optik

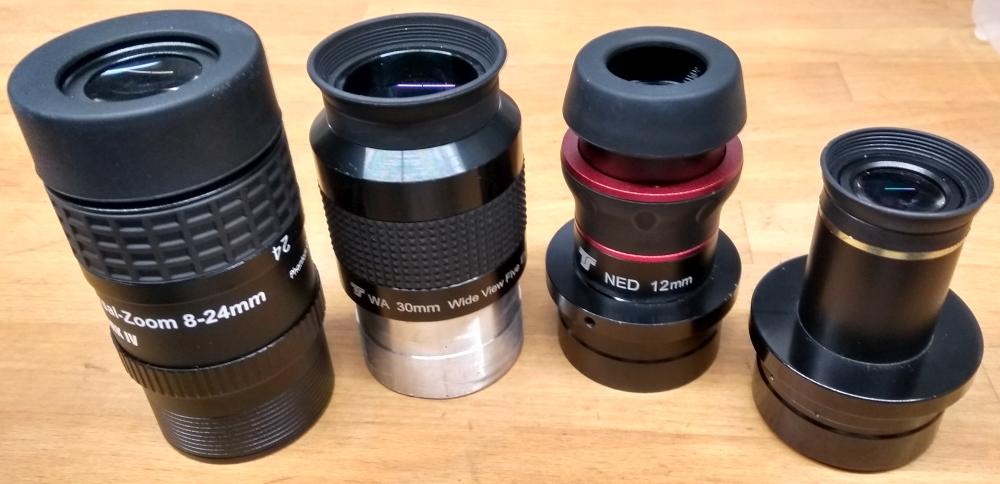

Die Okulare unseres 8Zoll Dobson. Das Zoom ganz links hat irgendwer dazugekauft, wir arbeiten meist mit den drei Festbrennweiten: 30mm für maximales Feld, das 9mm rechts für hohe Vergrößerungen und ein 12mm dazwischen. Hier sind alle Okulare durch angepasste Adapter fast homofokal gemacht worden.

Funktion

• Okulare wirken wie Lupen, durch die das vom Objektiv erzeugte Bild betrachtet wird. Okulare zeigen nur einen Ausschnitt dieses Bildes.
• Okulare haben eine Brennweite f_Ok, das ist ihre zentrale Kennzahl
• Kleine Brennweite ⇒ hohe Vergrößerungswirkung, ABER auch kleinerer Ausschnitt am Himmel ("wahres Gesichtsfeld")

Vergrößerung

• Die momentane Vergrößerung des Fernrohrs ergibt sich immer aus der Kombination von Objektiv und Okular
• Berechnungsformel: V = f / f_Ok
• Der genaue Wert der Vergrößerung ist dabei nicht sooo wichtig.

Austrittspupille

• Der Durchmesser des hinten aus dem Okular austretenden Lichtbündels ist die sog. Austrittspupille. Dies ist eine wichtige Größe zur Auswahl der sinnvollen Okularbrennweiten für ein gegebenes Fernrohr.
• Das menschliche Auge und die Physik setzen hier obere und untere Grenzen.
• Beziehung zu Durchmesser und Vergrösserung: AP = D / V
• Beziehung zu Okularbrennweite und Öffnungszahl: AP = f_Ok / N

Augenabstand, Einblicksverhalten

Neben diesen Eigenschaften gibt es noch den Augenabstand: wie nah/weit das Auge vom Okular weg sein sollte um alles optimal sehen zu können.
Das ist vor allem für Brillenträger ein sehr wichtiges Thema ⇒ individuell testen!

Bei manchen Okularkonstruktionen ist der Anblick recht emfpfindlich für die korrekte Position des Auges. Das kann die Benutzung schwierig machen.

⇒ Okulare sind durchaus ein Thema des persönlichen Geschmacks

Bildbeispiel: Vergrößerung

Szenario: Zwei Okulare gleichen Typs am selben Fernrohr, aber mit deutlich unterschiedlicher Okularbrennweite f_Ok. Das wirkt sich nun auf die Vergrößerung und das wahre Gesichtsfeld aus.

	Große Okularbrennweite fOk ⇒ Niedrige Vergrößerung, größeres wahres Gesichtsfeld am Himmel.
	Kleine Okularbrennweite fOk ⇒ Hohe Vergrößerung, kleines wahres Gesichtsfeld am Himmel.
